- تقویت سیگنال: این ترانزیستوربرای تقویت سیگنال‌های الکتریکی در مدارهای الکترونیکی کوچک استفاده می‌شود. این ترانزیستور، سیگنال ورودی را تقویت کرده و به سیگنال خروجی قدرت بیشتری می‌دهد.
- سوئیچینگ: به علت کارایی خوب و قیمت اقتصادی، این ترانزیستورمی‌تواند به عنوان یک سوئیچ الکترونیکی در مدارهای سوئیچینگ ساده استفاده شود. با کنترل جریان بیس، می‌توان ترانزیستور را در حالت روشن و خاموش قرار داد.
- مدارهای تایمر: این ترانزیستور در مدارهای تایمر کوچک مانند تایمرهای آستابل و مونواستابل استفاده می‌شود. با استفاده از ترانزیستور BC547 به همراه ترانزیستورهای دیگر و قطعات الکترونیکی، می‌توان مدارهای زمانبندی دقیق را پیاده‌سازی کرد.
- ارتباطات بی‌سیم: این ترانزیستوردر برخی از برنامه‌های ارتباطات بی‌سیم کوچک، مانند رادیوهای AM/FM و رادیوهای FM مورد استفاده قرار می‌گیرد. با تقویت سیگنال در مراحل قبل از مبدل‌های فرکانس، می‌توان کیفیت و قدرت سیگنال را بهبود بخشید.
- مدارهای سنسور: به دلیل حساسیت خوب به سیگنال‌های ورودی، این ترانزیستور در برخی از برنامه‌های سنسوری استفاده می‌شود. این ترانزیستور به عنوان قسمتی از مدارهای سنسور دما، نور، فشار و سایر مشخصه‌ها مورد استفاده قرار می‌گیرد

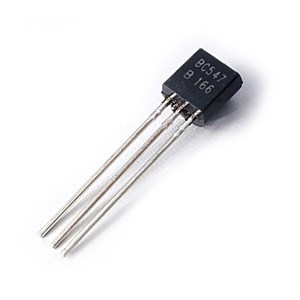

- نوع ترانزیستور: NPN (مثبت-منفی-مثبت)
- پکیج: TO-92
- ولتاژ کلکتور-بیس (Vcb): حداکثر 45 ولت
- ولتاژ کلکتور-استراکتور (Vceo): حداکثر 45 ولت
- ولتاژ بیس-استراکتور (Vbeo): حداکثر 6 ولت
- جریان کلکتور-بیس (Ic): حداکثر 100 میلی آمپر
- جریان کلکتور-استراکتور (Iceo): حداکثر 100 نانو آمپر
- جریان بیس (Ib): حداکثر 5 میلی آمپر
- توان دیسیپیشن (Pd): حداکثر 500 میلی وات
- گین تقویت جریان (hfe): چهارصد تا هشتصد (با توجه به مقدار جریان کلکتور)
