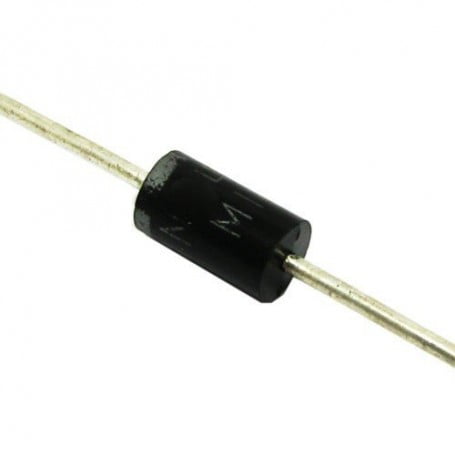

دیود سریع UF4007 یک دیود سریع با توان 1000 ولت و جریان 1 آمپر است که برای استفاده در مدارات خاصی مانند مدارات قدرت، تغذیه الکترونیکی، مدارات سوئیچینگ، راه اندازی موتورهای القایی و دیگر مدارات الکترونیکی با فرکانس بالا طراحی شده است.
محصولات مرتبط
- مدارات قدرت: دیود UF4007 در مدارات قدرت، بخصوص در مدارات AC-DC مانند شارژرها، تغذیه‌های الکترونیکی، منابع تغذیه قابل حمل و مدارات DC-DC، استفاده می‌شود.
- مدارات سوئیچینگ: در مدارات سوئیچینگ با فرکانس بالا، این دیود به عنوان یک دیود بدون بازگشت استفاده می‌شود. این دیود به دلیل سرعت بالایی که در تغییر وضعیت دارد، در مدارات سوئیچینگ با فرکانس بالا مانند تبدیل‌های DC-DC، تبدیل‌های DC-AC، درایورهای موتورهای القایی و مدارات UPS کاربرد دارد.
- مدارات ابزاردقیق: در مدارات ابزاردقیقی مانند آمپرمترها، ولت‌مترها، فرکانس‌سنج‌ها و دیگر دستگاه‌های اندازه‌گیری، دیود UF4007 به عنوان یک دیود مرجع استفاده می‌شود.
- مدارات کنترل: در مدارات کنترل، این دیود به عنوان یک دیود مرجع برای تولید ولتاژ مناسب استفاده می‌شود. در این مدارات، دیود UF4007 به عنوان یک دیود بازگشت ناپذیر استفاده می‌شود.
- سایر کاربردها: دیود UF4007 در مدارات ترانزیستور، مدارات الکترونیکی مصرفی، و مدارات مرتبط با الکترونیک دیجیتال نیز کاربرد دارد
- ولتاژ معکوس: حداکثر ولتاژ معکوسی که این دیود می‌تواند تحمل کند ۱۰۰۰ ولت است.
- ولتاژ فروشگاهی: حداکثر ولتاژ فروشگاهی (Vf) که بر روی دیود UF4007 به شکل یک جریان الکتریکی کم، بین کاتد و آند، اعمال می‌شود، ۱ ولت است.
- جریان معکوس: جریان معکوس (Ir) که می‌تواند تحمل کند، ۵ میلی آمپر است.
- جریان اسمی: جریان اسمی (If) که بر روی دیود می‌توان اعمال کرد، ۱ آمپر است.
- سرعت کاری: دیود UF4007 یک دیود سریع است و زمان پاسخگویی آن به طور متوسط ۷۰۰ نانوثانیه است.
- توان: توانی که این دیود می‌تواند تحمل کند، ۱ وات است.
- پکیج: پکیج این دیود DO-41 است.
- دمای کاری: دیود UF4007 در دمای کاری بین -۵۵ درجه سانتیگراد تا +۱۵۵ درجه سانتیگراد کارایی خود را حفظ می‌کند
