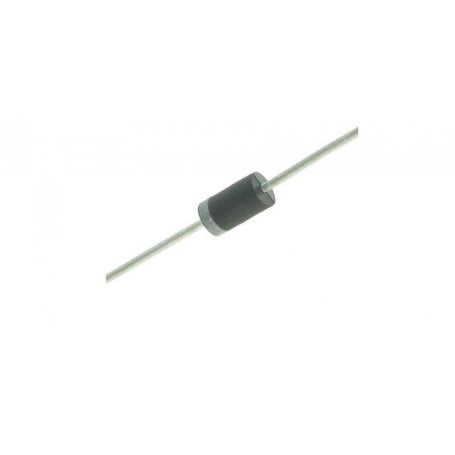

دیود 1N5408G یک دیود سیلیکونی با جریان نامی 3 آمپر و تحمل ولتاژ پیک معکوس 1000 ولت است. این دیود معمولا در مدارات قدرت و الکترونیکی به کار می‌رود که نیاز به برش جریان معکوس دارند.
محصولات مرتبط
- مدارات منبع تغذیه: این دیود به عنوان قطعه‌ای کلیدی در مدارات منبع تغذیه (برای مثال در مدارات دیود دوبل) استفاده می‌شود. این کاربرد به دلیل توانایی برش جریان در جهت معکوس و تحمل ولتاژ بالاست.
- مدارات سوئیچینگ: در مدارات سوئیچینگ، این دیود به عنوان یک دیود کلیدی استفاده می‌شود تا بتوان جریان را در جهت خاصی کنترل کرد.
- مدارات حفاظتی: در مدارات حفاظتی، مانند مدارات اورلود و برش جریان، این دیود به عنوان قطعه اصلی برای جلوگیری از خرابی و تخریب قطعات الکترونیکی به کار می‌رود.
- مدارات پل‌دیود: این دیود می‌تواند در مدارات پل‌دیود کاربرد داشته باشد. در این حالت، چهار دیود به یکدیگر وصل شده و به منظور تبدیل جریان AC به جریان DC در منابع تغذیه استفاده می‌شوند.
- مدارات روکش برقی: در مدارات روکش برقی، این دیود به منظور جلوگیری از برگشت جریان و همچنین کنترل میزان ولتاژ مورد استفاده قرار می‌گیرد.
در کل، دیود 1N5408G به دلیل خصوصیات مفیدی که دارد، در مدارات قدرت، الکترونیک و صنعتی به کار می‌رود.
مشخصات فنی دیود 1N5408G به شرح زیر است:
- جریان معکوس نامعین (Reverse Current): 5 میلی آمپر
- ولتاژ نامی (Nominal Voltage): 1000 ولت
- جریان مستقیم (Forward Current): 3 آمپر
- نوع دیود: سیلیکون (Si)
- بسته‌بندی: DO-201AD (DO-27)
- دمای کاری: -65℃ تا 150℃
لازم به ذکر است که مشخصات فنی دیود 1N5408G ممکن است در برخی مدل‌های مشابه با آن تفاوت داشته باشد. برای استفاده از این دیود در پروژه‌های خود، بهتر است ابتدا مشخصات دقیق آن را از منابع معتبر به دست آورده و با نیازهای خود همخوانی دهید
